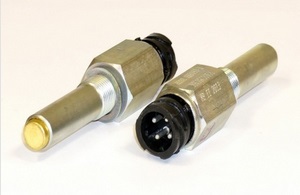

Датчик импульсов ПД 8093-5
1 100 руб.
ПД 8093 - Датчик импульсов предназначен для выработки импульсов, частота следования которых пропорциональна скорости движения транспортного средства.
Описание
По устойчивости к климатическим воздействиям датчики изготавливаются в исполнении УХЛ1, Т1 по ГОСТ 15150.
- Датчики предназначены для работы в диапазоне температур от минус 40 до плюс 130 0С (зона чувствительного элемента) и от минус 40 до плюс 100 0С (зона разъема).
- Датчики помехоустойчивы к кондуктивным помехам бортовой сети автомобилей МАЗ и по уровню собственных помех соответствуют требованиям ГОСТ 28751.
- Датчики обеспечивают при перемещении со стороны чувствительного элемента на расстоянии (1,4+0,6) мм зубьев ротора коробки передач выходной импульсный сигнал:
- на выходе ''3'' – ''прямой'' импульс с низким уровнем сигнала от 0 до 1,9 В и высоким уровнем сигнала от 4,0 до 16,0 В;
- на выходе ''4'' – ''инверсный'' импульс с низким уровнем сигнала от 0 до 1,9 В и высоким уровнем сигнала от 4,0 до 16,0 В.
- Значение гамма - процентной наработки до отказа 800000 км. пробега автомобиля при y = 90%.
Погрешность итогового счетчика пройденного пути ± 1% от измеряемого значения.
Гамма- процентная наработка до отказа - 800 000 км пробега при y =90%
Техничекие характеристики и комплектация
Параметры | Значения |
---|---|
Производитель | Штрих-М |
Город | Array |
Длина датчика, L1,мм: | 80 |
Длина монтажной части датчика, L2, мм | 25,0 |
Масса, кг: | 0,125 |
Напряжение питания, В | от 6 до 16 |
Потребляемый ток, А | 0,016 |
Сопротивле-ние нагрузки, кОм | 1,5 |
Количество импульсов | 8 (за один оборот ротора) |
