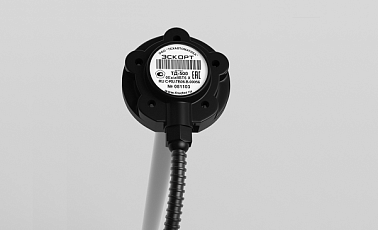

Датчик уровня топлива Эскорт ТД-500
5 600 руб.
Датчик уровня топлива «Эскорт-ТД» может быть установлен вместо штатного датчика уровня топлива с аналогичным фланцем, крепление которого обычное для поплавковых автомобильных датчиков уровня топлива в СНГ. Датчик уровня топлива преобразует уровень в цифровой код и передает значение по интерфейсу RS-485. Измеритель имеет выход аналогового сигнала для подключения к стрелочному указателю уровня и выход для индикации аварийного остатка топлива.
Датчик уровня топлива может работать в одном из четырех режимов.
Режимы работы:
- Режим RS-485
В этом режиме датчик ждет запроса со стороны внешнего устройства. Через 2-3 мс после получения запроса, датчик посылает ответ, который содержит информацию об уровне и температуре. Обслуживаются только те запросы, в которых сетевой адрес совпадает с адресом, записанным в память датчика.
- Частотный режим
В этом режиме датчик непрерывно формирует частоту, соответствующую измеренному уровню. Нулевому уровню соответствует частота 300 Гц. Максимальному уровню соответствует частота 1323 Гц. При неправильной установке максимального уровня частота может быть выше или ниже 1323Гц. Частота начинает формироваться через 60-90 сек после включения питания датчика.
- Аналоговый режим
В этом режиме датчик формирует аналоговое напряжение соответствующее измеренному уровню. Нулевому уровню соответствует напряжение 0,1 В, максимальному уровню соответствует напряжение 4,9 В. При неправильной установке максимального уровня может произойти ограничение напряжения на уровне 4,9 В.
- Периодический режим
В этом режиме датчик формирует пачку импульсов частотой 50 Гц. Количество импульсов в пачке соответствует замеренному уровню. Нулевому уровню соответствует пачка из 2-х импульсов, максимальному уровню соответствует пачка из 1025 импульсов. Между пачками формируется временной интервал 62 сек. Первая пачка импульсов формируется через 60-90 сек после включения питания датчика.
Датчик уровня топлива «Эскорт-ТД»:
- выдаёт сигнал на штатный указатель уровня топлива;
- сигнал аварийного остатка топлива;
- перепрошивается в полевых условиях;
- имеет возможность дистанционного смещения уровней;
- может по Вашему желанию быть запаролен;
- выпускается в четырёх стандартных вариантах L600, L750, L1000, L1500, с возможностью удлинения до 6м.;
- после подрезки может иметь длину до 15см.;
- имеет сертификаты взрывобезопасности и метрологии.
Техничекие характеристики и комплектация
| Параметры | Значения |
|---|---|
| Производитель | Эскорт |
| Город | Array |
| Измеряемая среда | Бензин, дизельное топливо |
| Взрывоопасные смеси по ГОСТ Р 51330.11 | категории IIA, IIB, группы Т1…Т6 |
| Протокол цифрового выходного сигнала | RS485 19200 bps |
| Вид выходного сигнала | Rs485, частотный сигнал, аналоговый сигнал, импульсный |
| Разрешающая способность цифрового выходного сигнала | 0,10% |
| Разрешающая способность аналогового выходного сигнала | 0,25% |
| Диапазон частотного сигнала | 300 ... 1300 Гц |
| Сопротивление выхода индикатора уровня | 0...110 Ом ±10% |
| Уровень аварийного остатка топлива | 10% ±2% |
| Точность измерения в рабочей области не хуже | 1% |
| Нелинейность характеристики не хуже | 1% |
| Вид взрывозащиты - искробезопасная электрическая цепь уровня | «iа» |
| Маркировка взрывозащиты | 0ExiаIIВТ6 Х |
| Степень защиты оболочки по ГОСТ 14254 | IP67 |
| Защита от поражения электрическим током по ГОСТ 12.2.007.0 | класс III |
| Номинальное напряжение питания | 9...36В |
| Потребляемый ток, не более | 30мА |
| Габаритные размеры не более | 540х80х80 мм * |
| Условия эксплуатации - диапазон температуры окружающей среды С | - 40...+50 С |
| Условия эксплуатации - атмосферное давление, кПа | от 84 до 106,7 |
| Длина измерительной части | 500, 750, 1000, 1500 мм |
| Габаритные размеры не более | 540х80х80 мм |
| Масса датчика не более | 0,5 кг |
