  • Датчик импульсов 4412.3843

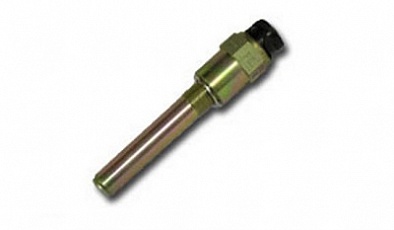

Датчик импульсов 4412.3843

1 950 руб.


Датчик скорости для спидометра 4412.3843 предназначен для бесконтактного измерения частоты вращения вала в коробках переключения передач, устанавливаемых в грузовых автомобилях и автобусах: КАМАЗ, МАЗ, ПАЗ, MAN, MERCEDES, NEOPLAN и др.

Описание

Датчик скорости полностью взаимозаменяем с оригинальными деталями зарубежных производителей, таких как Siemens VDO 2159.2010 2200, а так же деталями отечественных производителей: 45.3843-10; ДС5.18М.90.1,6.5.3.СЦ4.

Принцип действия датчика основан на эффекте Холла. Датчик вырабатывает электрические импульсы с частотой, зависимой от частоты вращения зубчатого колеса КПП и пропорциональной скорости транспортного средства. Датчик имеет комплиметарный выход, позволяющий эффективно различать полезный сигнал от помех бортовой сети автомобиля.

Датчик отличается:

высокой частотой оперирования;

прочным вибрационностойким и герметичным корпусом;

широким температурным диапазоном эксплуатации;

наличием специального автомобильного разъема с байонетным соединением.

Техничекие характеристики и комплектация

Параметры Значения
Производитель Штрих-М
Город Array
Габаритные размеры корпуса датчика O26 мм; L=144 мм
Рабочий ток (ток нагрузки) l3, l4 ?1 мА
Собственный ток потребления ?6 мА
Диапазон рабочих напряжений питания Uпит 6,5…30 В DC
Диапазон рабочих напряжений нагрузки Uн1; Uн2 6,5…30 В DC
Параметры выходного сигнала: напряжение низкого уровня выходного сигнала U3,2; U4,2 0…1,9 B; напряжение высокого уровня выходного сигнала U3,2; U4,2 6,5…12 B
Уровень пульсаций питающего напряжения ? 15%
Максимальная частота переключения 2000…4000 Гц
Световая индикация Нет
Тип контакта Переключающий
Структура выхода NPN (открытый коллектор с защитным резистором 1,5 кОм)
Схема подключения Четырехпроводная
Защита от обратной полярности Есть
Номинальное расстояние срабатывания 2 мм
Рабочее расстояние срабатывания 1,4 мм
Материал объекта воздействия на выключатель / размеры объекта воздействия (при испытаниях) Сталь углеродистая / 7x16 мм
Наличие заземляющего провода Нет
Степень защиты по ГОСТ 14254-96: со стороны подключения IP67; со стороны чувствительной поверхности IP68
Материал корпуса (покрытие) Сталь углеродистая (Ц.9 хр.)
Материал чувствительной поверхности Д16Т
Присоединение Соединитель 4402.3843-120 (вилка)
Допустимый момент затяжки 60 Нм
Повышенная температура окружающей среды: рабочая зона А +135°С / зона В +145°С; без функционирования зона А +140°С / зона В +150°С
Пониженная температура окружающей среды: рабочая -30°С; без функционирования -40°С
